Oprócz standardowych funkcji diagnozy szeregowej wersja Expert + posiada trzy niezwykle funkcjonalne narzędzia: 10-kanałowy oscyloskop, generator sygnałów i napięć oraz sterownik elementów wykonawczych.
Identyfikacja jest funkcją diagnozy szeregowej, która pozwala na wgląd w szereg informacji o systemie, który diagnozujesz. To właśnie tu otrzymuje się szczegółowe dane sterownika – numery części, wersje wyposażenia, datę produkcji lub ostatniej wizyty w serwisie, kod silnika lub systemu.
Przykładowe zastosowania:
Najczęściej wykorzystywaną funkcją diagnozy szeregowej jest odczyt i kasowanie kodów usterek. Dzięki tej funkcji możemy odczytać zarejestrowane podczas pracy systemu błędy, ułatwiając sobie diagnozę i pozwalając skrócić czas naprawy. CDIF/3 Expert + oferuje w tym zakresie imponujące możliwości. Jednym kliknięciem możemy odczytać usterki prezentowane czytelnie w postaci odpowiedniego kodu wraz z opisem.
Przykładowe zastosowanie:
Wgląd w szczegóły pracy danego systemu jest istotny w procesie oceny prawidłowości jego działania. CDIF/3 Expert + umożliwia bieżącą obserwację parametrów pracy, zarówno w postaci czytelnej tabeli najbardziej aktualnych i precyzyjnych danych, jak i w postaci graficznego wykresu zmian tych parametrów w czasie.
Przykładowe zastosowania:
Nie wszystkie usterki dają się wykryć przez wbudowane w sterownik możliwości samotestowania. Jak zawsze, najlepszym diagnostą jest ucho i oko mechanika. Dlatego sterowniki instalowane w samochodach pozwalają na wykonanie określonych aktywacji, dzięki którym można ocenić prawidłowość wysterowania elementów wykonawczych.
Przykładowe zastosowania:
Nierzadko występuje potrzeba regulacji systemu – ustawienia biegu jałowego, zmiana dawki paliwa, skalibrowania przepustnicy lub skasowania kontrolki oleju. Funkcje te są dostępne w CDIF/3 Expert + pod postacią łatwych do przeprowadzenia adaptacji. Funkcje adaptacji w systemie CDIF/3 Expert + zrealizowano tak, aby średnio zaawansowany mechanik mógł szybko i łatwo dokonać odpowiednich regulacji.
Przykładowe zastosowania:
Kodowanie umożliwia zmianę ustawień sterownika – włączenie lub wyłączenie określonych funkcji, dostosowanie opcji do wyposażenia lub modelu pojazdu itd.
Przykładowe zastosowania:

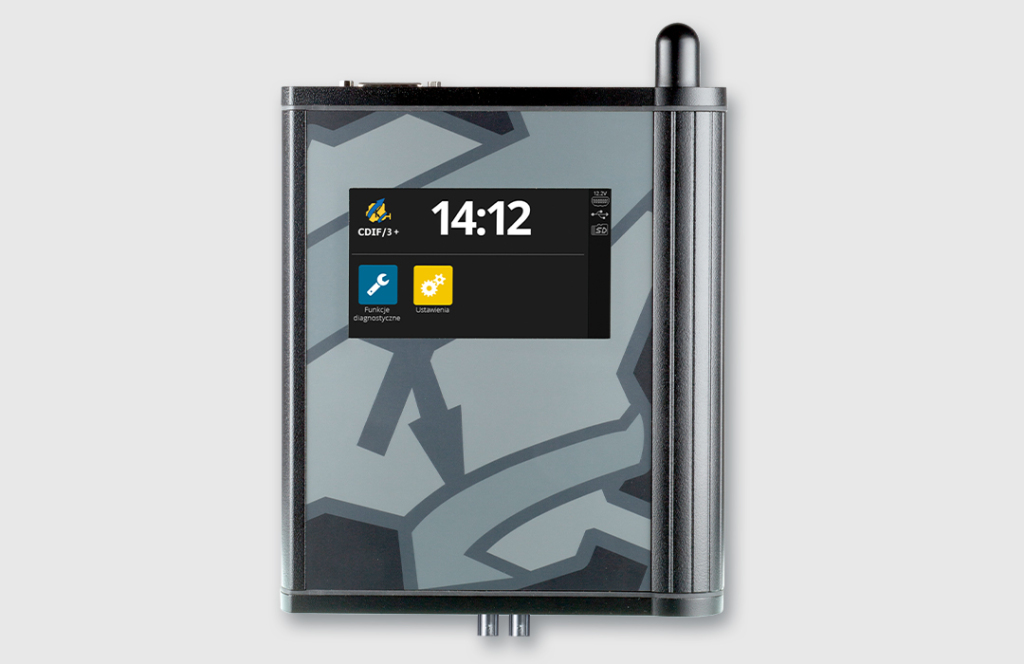

System Diagnostyczny CDIF/3 Expert + to wielokanałowe urządzenie, które oferuje szeroki zakres podstaw czasu oraz mierzonych napięć. Jednocześnie można obserwować nawet 10 kanałów!

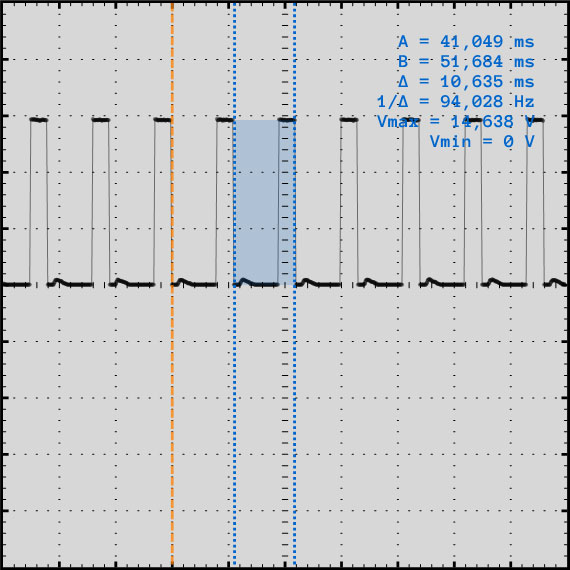

Wcześniej zapisany sygnał można wczytać jako wzorzec w celu porównania do aktualnego.

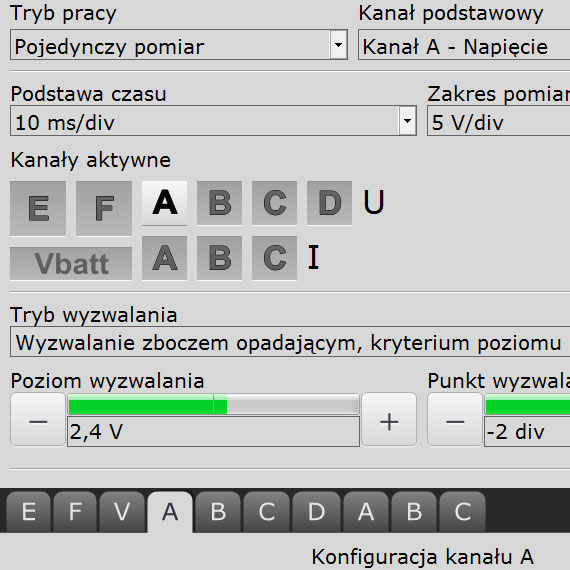

Zarówno wyjścia oscyloskopu w CDIF/3 Expert + jak i oznaczenia w samym programie są jasno opisane.
Testowanie działania diodowych mostków prostowniczych. Można łatwo zaobserwować uszkodzenie jednej z diod lub usterkę działania regulatora napięcia.
Po sygnale na ekranie oscyloskopu możemy zaobserwować etap ładowania cewki zapłonowej i przeskoku iskry miedzy elektrodami.
Współczynnik nadmiaru powietrza – lambda, określa stosunek potrzebnej ilości powietrza do rzeczywistej ilości. Jeżeli paliwa jest za dużo to mieszkanka jest zbyt bogata i wartość lambda będzie poniżej 1. Jeżeli występuje za dużo powietrza to mieszkanka jest zbyt uboga, a wartość lambda powyżej 1. W celu weryfikacji funkcjonowania katalizatora spalin porównujemy sygnały sond lambda przed i za katalizatorem. Oscyloskop umożliwia także badanie efektu starzenia sondy lambda poprzez obserwacje czasu przebiegu sinusoidy.
Możemy badać korelację pomiędzy czujnikiem położenia pedału gazu i położeniem przepustnicy, ciągłości sygnału (płynności zmiany) potencjometru położenia pedału gazu lub położenia przepustnicy.
Na oscyloskopie widać regularność sygnału prostokątnego.

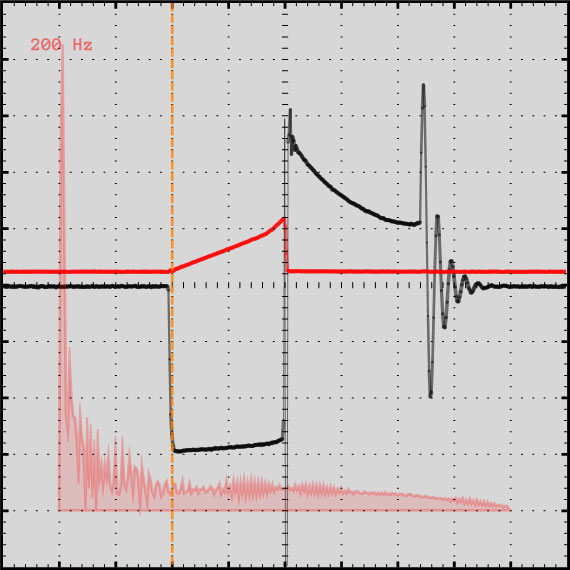

Korzystając z oscyloskopu możemy diagnozować usterki sterowania wtryskiwaczami lub obserwować uszkodzone końcówki mocy w sterownikach.
Cechy wspólne dla każdego kanału | |
---|---|
Próbkowanie | 2,4MSPS/kanał |
Bufor | do 32k |
Podstawa czasu | 10μs/div do 10s/div |
Zakres pomiarowy | 5mV/div do 2kV/div2 |
Dwa standardowe wejścia BNC | |
Sprzężenie | stałoprądowe (DC) lub zmiennoprądowe (AC) |
Pasmo | 1MHz |
Impedancja | 1MΩ/50pF |
Napięcie maksymalne | ±200Vpp |
Dodatkowe trzy kanały dla obserwacji napięcia na wyjściach sterownika | |
Dodatkowe trzy kanały dla obserwacji prądu na wyjściach sterownika | |
Dodatkowe dwa kanały dla obserwacji sygnałów na wyjściach generatora | |
Dodatkowy jeden kanał dla obserwacji napięcia akumulatora | |
Funkcjonalność | |
|
|
|
|
|
|
|
Cechy wspólne dla każdego kanału | |
---|---|
Próbkowanie | 2,4MSPS/kanał |
Bufor | do 32k |
Podstawa czasu | 10μs/div do 10s/div |
Zakres pomiarowy | 5mV/div do 2kV/div2 |
Dwa standardowe wejścia BNC | |
Sprzężenie | stałoprądowe (DC) lub zmiennoprądowe (AC) |
Pasmo | 1MHz |
Impedancja | 1MΩ/50pF |
Napięcie maksymalne | ±200Vpp |
Dodatkowe trzy kanały dla obserwacji napięcia na wyjściach sterownika | |
Dodatkowe trzy kanały dla obserwacji prądu na wyjściach sterownika | |
Dodatkowe dwa kanały dla obserwacji sygnałów na wyjściach generatora | |
Dodatkowy jeden kanał dla obserwacji napięcia akumulatora | |
Funkcjonalność | |
| |
| |
| |
|
2 Zakres powyżej 20V/div dostępny dla sond z dzielnikiem oraz sond wysokiego napięcia.
W CDIF/3 Expert + nie mogło zabraknąć generatora sygnałów i napięć. Użytkownik otrzymuje wyjście do generowania precyzyjnych sygnałów stałych i zmiennych, które można następnie wykorzystać do emulowania czujników. Drugie wyjście oferuje nam wysoką moc – zakres napięć od zera do 25 V przy prądzie do 5 A.
Jeden kanał małosygnałowy, precyzyjny (do emulowania czujników) | |
---|---|
Napięcie wyjściowe | -2,5V do +2,5V |
Obciążalność prądowa | do 50mA |
Sprzężenie | stałoprądowe (DC) lub zmiennoprądowe (AC) |
Próbkowanie | 1MSPS |
Bufor | do 32k |
Gniazdo przyłączeniowe | BNC3 |
Jeden kanał dużej mocy (do zasilania lub sterowania) | |
Napięcie wyjściowe | 0V do +25V |
Obciążalność prądowa | programowalna, od 0A do 5A |
Próbkowanie | 1MSPS |
Bufor | do 32k |
Gniazdo przyłączeniowe | 4mm (tzw. bananowe) |
Funkcjonalność | |
Bezpośrednia cyfrowa synteza sygnałów (DDS) | |
Oba kanały mogą pracować asynchronicznie (osobne ustawienia każdego kanału) lub synchronicznie (wspólne ustawienia obu kanałów) | |
Możliwość generowania sygnałów o dowolnym kształcie (generator arbitralny) | |
Wbudowana biblioteka sygnałów wzorcowych, rozszerzalna o własne sygnały, w tym zarejestrowane za pomocą oscyloskopu | |
Możliwość generowania sygnałów uprzednio zarejestrowanych za pomocą oscyloskopu | |
Praca samobieżna, wyzwalana lub synchronizowana sygnałem z wejść BNC oscyloskopu lub parametrem/zdarzeniem diagnozy szeregowej |
Jeden kanał małosygnałowy, precyzyjny (do emulowania czujników) | |
---|---|
Napięcie wyjściowe | -2,5V do +2,5V |
Obciążalność prądowa | do 50mA |
Sprzężenie | stałoprądowe (DC) lub zmiennoprądowe (AC) |
Próbkowanie | 1MSPS |
Bufor | do 32k |
Gniazdo przyłączeniowe | BNC3 |
Jeden kanał dużej mocy (do zasilania lub sterowania) | |
Napięcie wyjściowe | 0V do +25V |
Obciążalność prądowa | programowalna, od 0A do 5A |
Próbkowanie | 1MSPS |
Bufor | do 32k |
Gniazdo przyłączeniowe | 4mm (tzw. bananowe) |
Funkcjonalność | |
Bezpośrednia cyfrowa synteza sygnałów (DDS) | |
Oba kanały mogą pracować asynchronicznie (osobne ustawienia każdego kanału) lub synchronicznie (wspólne ustawienia obu kanałów) | |
Możliwość generowania sygnałów o dowolnym kształcie (generator arbitralny) | |
Wbudowana biblioteka sygnałów wzorcowych, rozszerzalna o własne sygnały, w tym zarejestrowane za pomocą oscyloskopu | |
Możliwość generowania sygnałów uprzednio zarejestrowanych za pomocą oscyloskopu | |
Praca samobieżna, wyzwalana lub synchronizowana sygnałem z wejść BNC oscyloskopu lub parametrem/zdarzeniem diagnozy szeregowej |
Trzy niezależne wyjścia o definiowalnym poziomie sterowania („+”/”-„) | |
---|---|
Obciążalność | do 30A/kanał1 |
Gniazdo przyłączeniowe | 4mm (tzw. bananowe) |
Podstawowe tryby sterowania | „włącz/wyłącz”, „pojedynczy impuls”, „sekwencja impulsów”, „sterowanie PWM” |
Funkcjonalność | |
Zaawansowane tryby sterowania ułatwiające sterowanie silnikami krokowymi, silnikami trójfazowymi, wtryskiwaczami benzynowymi, zaworami, silnikami prądu stałego itd. | |
Możliwość modulacji czasu trwania impulsu lub wypełnienia PWM sygnałem z wejścia oscyloskopowego lub parametrem diagnozy szeregowej z użyciem dowolnie definiowalnych funkcji skalujących | |
Synchroniczna lub asynchroniczna praca kanałów | |
Zabezpieczenie przed przepięciami, zwarciem, przegrzaniem i przeciążeniem wyjść | |
Definiowalne zabezpieczenie przeciążeniowe dla każdego wyjścia osobno |
Trzy niezależne wyjścia o definiowalnym poziomie sterowania („+”/”-„) |
|
---|---|
Obciążalność | do 30A/kanał1 |
Gniazdo przyłączeniowe | 4mm (tzw. bananowe) |
Podstawowe tryby sterowania | „włącz/wyłącz”, „pojedynczy impuls”, „sekwencja impulsów”, „sterowanie PWM” |
Funkcjonalność | |
Zaawansowane tryby sterowania ułatwiające sterowanie silnikami krokowymi, silnikami trójfazowymi, wtryskiwaczami benzynowymi, zaworami, silnikami prądu stałego itd. | |
Możliwość modulacji czasu trwania impulsu lub wypełnienia PWM sygnałem z wejścia oscyloskopowego lub parametrem diagnozy szeregowej z użyciem dowolnie definiowalnych funkcji skalujących | |
Synchroniczna lub asynchroniczna praca kanałów | |
Zabezpieczenie przed przepięciami, zwarciem, przegrzaniem i przeciążeniem wyjść | |
Definiowalne zabezpieczenie przeciążeniowe dla każdego wyjścia osobno |
Zorganizuj swój warsztat, zarządzaj pracą warsztatu.
Menedżer serwisowy jest idealnym prostym narzędziem biurowym potrzebnym w każdym warsztacie.
Planuj zlecenia na przyszłość
Zorganizuj pracę warsztatu
Utwórz listę klientów
Wyszukaj klienta w bazie
Użyj jego danych do raportów i zleceń
Trzymaj szczegółowe dane samochodu
Na podstawie VIN szybciej zamówisz części
Stwórz własną historię serwisową samochodu
Twórz zlecenia naprawy
Drukuj raporty dla klientów
Przeglądaj historię napraw
Trzymaj szczegółowe dane samochodu
Na podstawie VIN szybciej zamówisz części
Stwórz własną historię serwisową samochodu
Planuj zlecenia na przyszłość
Zorganizuj pracę warsztatu
Utwórz listę klientów
Wyszukaj klienta w bazie
Użyj jego danych do raportów i zleceń
Twórz zlecenia naprawy
Drukuj raporty dla klientów
Przeglądaj historię napraw
W ramach systemu informacji technicznych CIS realizowana jest stale poszerzana baza materiałów, które powiązane z prowadzonym procesem diagnozy, wspomagają mechanika przy likwidacji usterek.
ich wygląd i sygnały na nich występujące
diagnozowanych modeli samochodów
m.in. kasowanie inspekcji serwisowych, nastawy podstawowe, manualne adaptacje
ich wygląd i sygnały na nich występujące
diagnozowanych modeli samochodów
m.in. kasowanie inspekcji serwisowych, nastawy podstawowe, manualne adaptacje
W ramach abonamentu otrzymasz wsparcie techniczne oraz dostęp do najnowszych aktualizacji, które pojawiają się w cyklu dwumiesięcznym. Po wygaśnięciu abonamentu możesz go przedłużyć na atrakcyjnych warunkach lub kontynuować pracę na obecnej wersji oprogramowania.
Szkolenia są przydatne zarówno dla osób stawiających pierwsze kroki z Systemami Diagnostycznymi CDIF/3 +, jak i dla warsztatów chcących poszerzyć swoją wiedzę z zakresu diagnostyki o bardziej zaawansowane funkcje i tym samym wykorzystywać pełnię możliwości, jaką oferują CDIF/3 +, CDIF/3 Expert + i NEX.
